Серия электродвигателей Звезда Шедар в сборе с редуктором

Электродвигатели «Звезда Шедар» предназначены для применения в электрическом наземном транспорте следующих категорий:
• L7 — четырёхколёсные ТС, не нагруженный вес которых не превышает 400 кг;
• М1 — ТС для перевозки пассажиров, имеющие не более 8 мест для пассажиров без учёта места водителя;
• N1 — ТС для перевозки грузов с максимальной допустимой массой не более 3,5 тонн.

Электродвигатели относится к классу синхронных электрических машин на постоянных магнитах. Могут поставляться в сборе с редуктором (Рисунок 1) или без него (Рисунок 2).

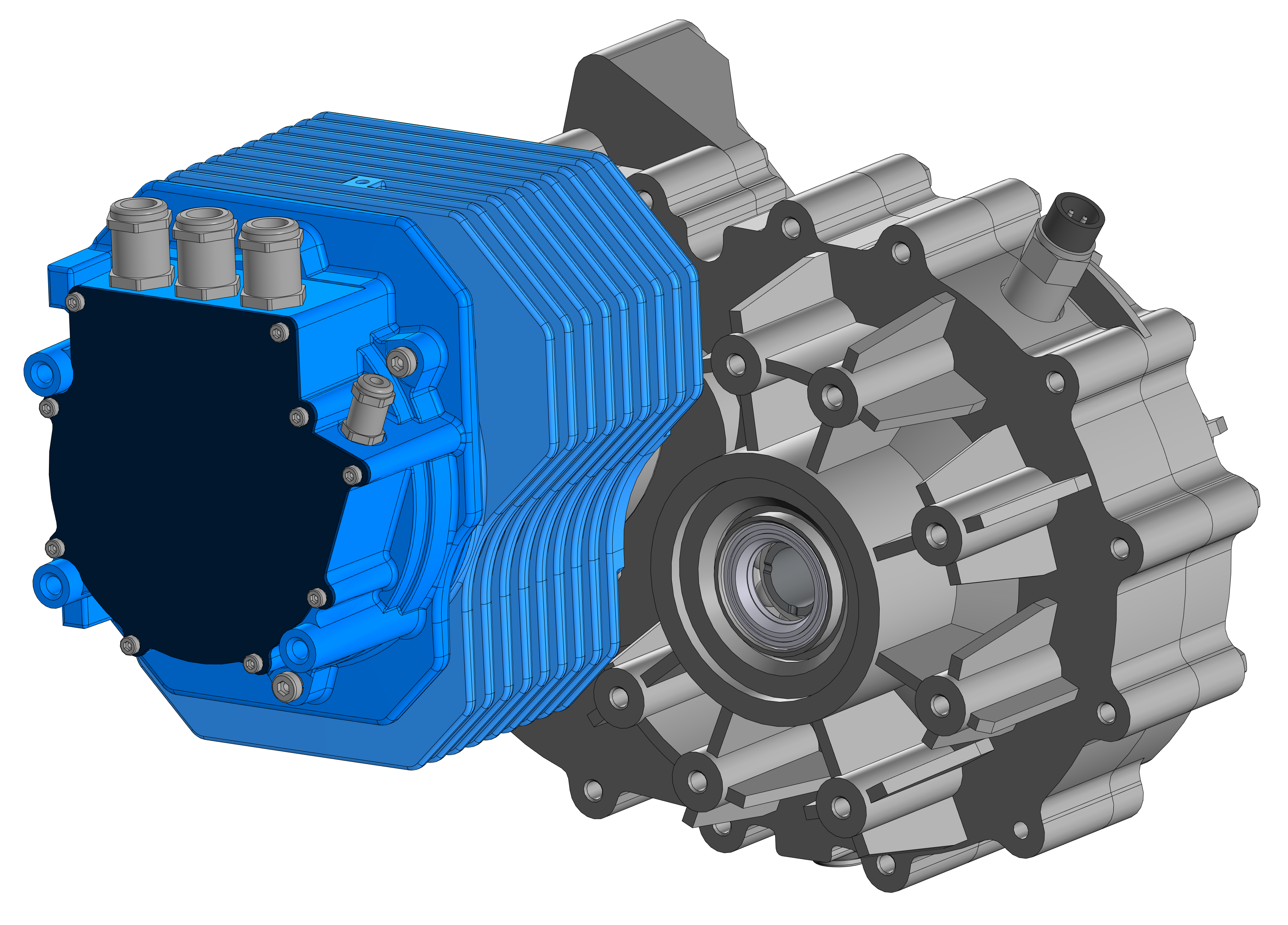

Рисунок 1 - Электродвигатель в сборе с редуктором

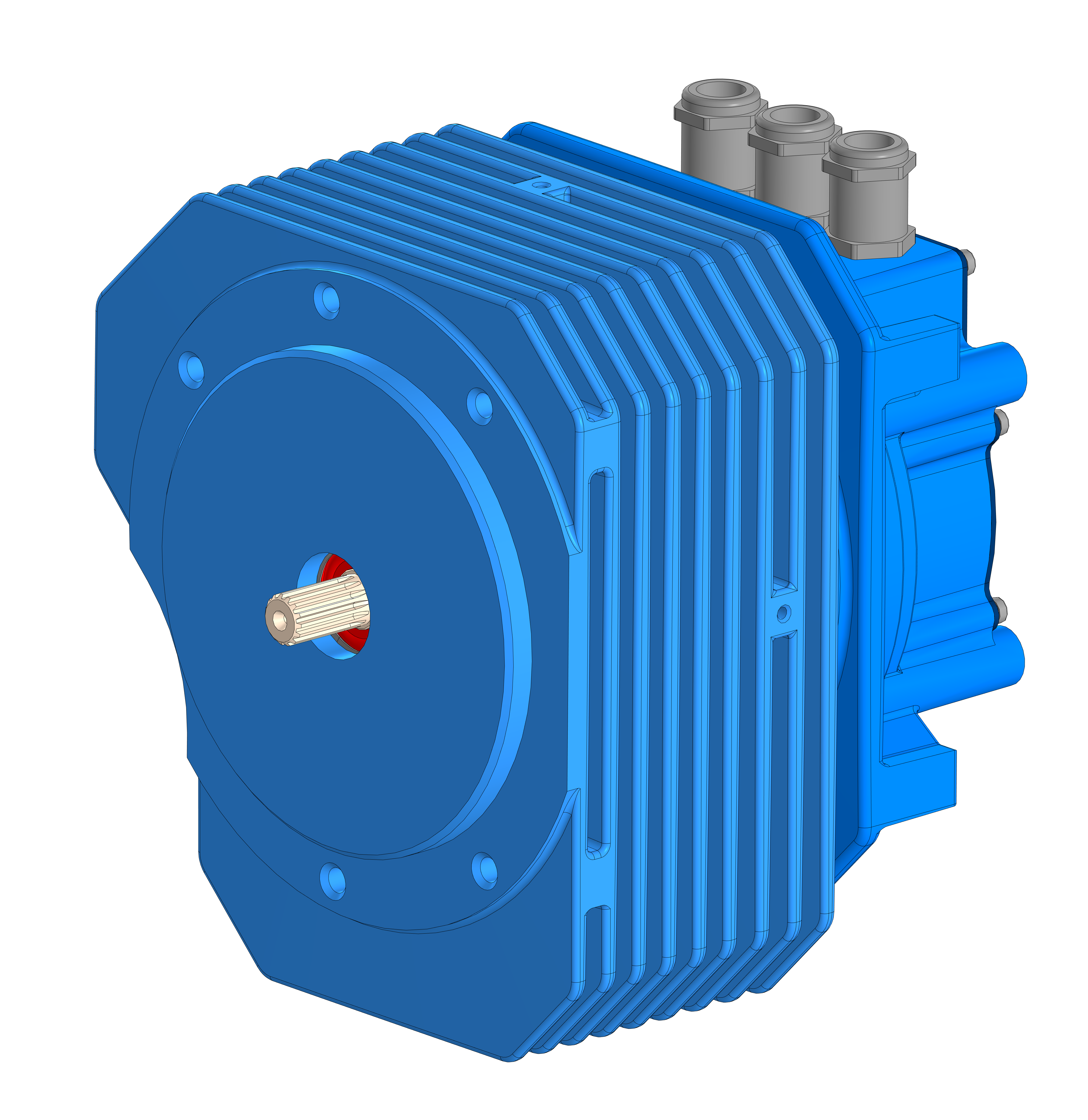

Рисунок 2 - Электродвигатель



Электродвигатель в сборе с редуктором имеет 12 вариантов исполнения (3 двигателя, 4 редуктора) в соответствии с таблицей.

Обозначение исполнения Тип электродвигателя Тип редуктора

ВНРЯ.303215.001

Тяговый двигатель мощностью 10 кВт
Передаточное число редуктора – 1:8

ВНРЯ.303215.001-01

Тяговый двигатель мощностью 10 кВт
Передаточное число редуктора – 1:12

ВНРЯ.303215.001-02

Тяговый двигатель мощностью 10 кВт
Передаточное число редуктора – 1:16

ВНРЯ.303215.001-03

Тяговый двигатель мощностью 7,5 кВт
Передаточное число редуктора – 1:8

ВНРЯ.303215.001-04

Тяговый двигатель мощностью 7,5 кВт
Передаточное число редуктора – 1:12

ВНРЯ.303215.001-05

Тяговый двигатель мощностью 7,5 кВт
Передаточное число редуктора – 1:16

ВНРЯ.303215.001-06

Тяговый двигатель мощностью 4 кВт
Передаточное число редуктора – 1:8

ВНРЯ.303215.001-07

Тяговый двигатель мощностью 4 кВт
Передаточное число редуктора – 1:12

ВНРЯ.303215.001-08

Тяговый двигатель мощностью 4 кВт
Передаточное число редуктора – 1:16

ВНРЯ.303215.001-09

Тяговый двигатель мощностью 10 кВт
Передаточное число редуктора – 1:24

ВНРЯ.303215.001-10

Тяговый двигатель мощностью 7,5 кВт
Передаточное число редуктора – 1:24

ВНРЯ.303215.001-11

Тяговый двигатель мощностью 4 кВт
Передаточное число редуктора – 1:24

Технические характеристики

Параметр/модель Шедар 4 Шедар 7 Шедар 10

Номинальная мощность, кВт

4
7
10

Напряжение батареи, В

96

Крутящий момент (ном./макс.), Нм

8,5/50
16/75
21/110

Обороты в минуту (ном./макс.)

4500/7000

Редукторы

1:8 / 1:12 / 1:16 / 1:24

Охлаждение

Воздушное пассивное

Редуктор электродвигателя обеспечивает непосредственное присоединение полуосей ТС. Электродвигатель производится в РФ и имеет сертификат происхождения СТ-1.

Контроллер электродвигателей Звезда Геркулес

Для управления электродвигателем применяется контроллер Звезда Геркулес. Контроллер Звезда Геркулес предназначен для управления синхронными и асинхронными тяговыми электродвигателями посредством векторного управления при питании от постоянного тока.

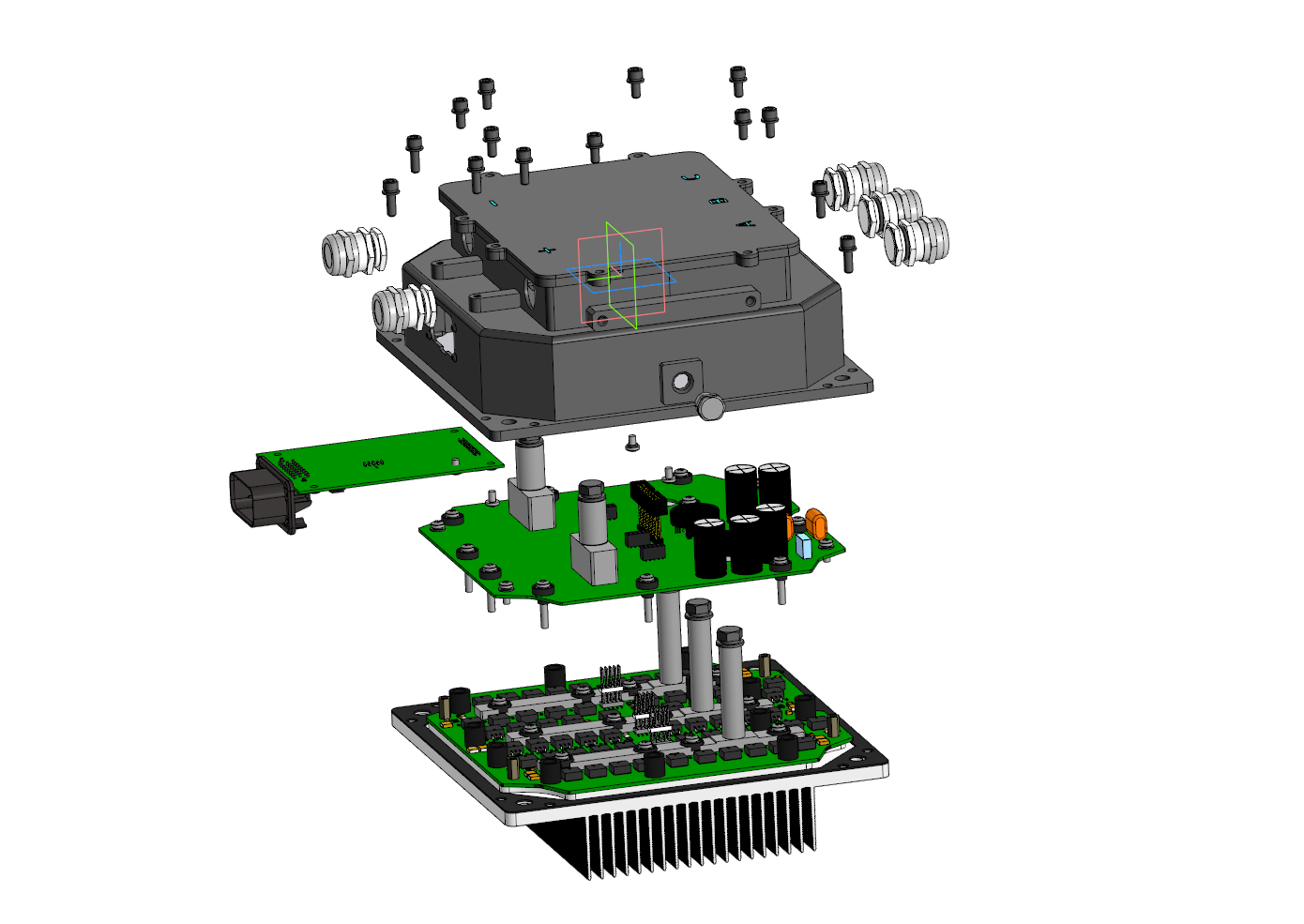

Рисунок 3 - Универсальный контроллер электродвигателя

Контроллер Звезда Геркулес применяется для бесступенчатого управления тяговыми электродвигателями в составе:

  • безрельсового городского электротранспорта;
  • коммунального, строительного, логистического транспорта;
  • легкового электротранспорта;
  • средств индивидуальной мобильности;
  • электрических маломерных судов;
  • других транспортных средств.

Технические характеристики

Параметр Значение

Возможности ПО

• Программирование времени разгона • Программирование времени торможения • Программирование ограничения максимального тока при разгоне • Программирование ограничения максимального тока при рекуперативном торможении

Максимальный ток

400 А

Диапазон рабочего напряжения

40 В … 96 В

Класс защиты

IP67

Максимальная/номинальная мощность

20 кВА / 10 кВА

Габаритные размеры

237 х 228 х 142 мм

Вес

7 кг

Рабочая температура

-25°C … +40°C

Контроллер Звезда Геркулес производится в России и включен в Реестр российской радиоэлектронной продукции Минпромторга.
